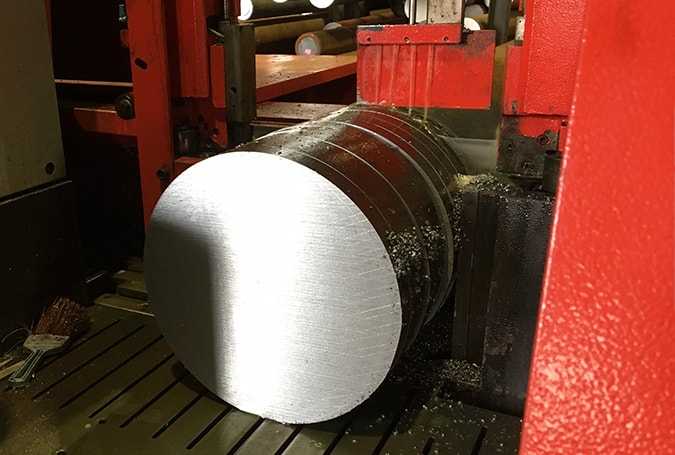

模具鋼材國產(chǎn)和進(jìn)口的價(jià)格不同，不同時(shí)間段內(nèi)的價(jià)格都有所浮動，建議您咨詢一下在線客服，得到實(shí)時(shí)鋼材報(bào)價(jià)！瑞典進(jìn)口8407熱作模具鋼是鉻、鉬、釩合金工具鋼，具有優(yōu)良的耐熱沖擊和抗龜裂能力，以及優(yōu)良的淬透性。8407熱作模具鋼是采用特殊煉鋼技術(shù)和嚴(yán)密質(zhì)量控制得到的純度高且組織微細(xì)的鋼材，它的等向性（各向同性）要比一般傳統(tǒng)煉制的H13更佳。這對于模具的抵抗機(jī)械疲勞及熱應(yīng)力疲勞性能更具價(jià)值，如壓鑄模具、鍛造模具及擠壓成型模具等dac55比8407，而且氮化處理產(chǎn)生的高硬度表層，有很好的耐磨性和抗侵蝕性，但相對而言其韌性較差，容易因受機(jī)械應(yīng)力和熱應(yīng)力的沖擊而產(chǎn)生裂痕或剝離，特別是氮化后表面出現(xiàn)白亮氮化層時(shí)危險(xiǎn)性增大。
1、優(yōu)良的耐熱沖擊和抗龜裂能力；
3、良好的熱處理尺寸穩(wěn)定性。
瑞典進(jìn)口8407是采用特殊煉鋼技術(shù)和嚴(yán)密質(zhì)量控制得到的純度高且組織微細(xì)的鋼材，進(jìn)口8407的等向性（各向同性）要比一般傳統(tǒng)煉制的H13更佳。這對于模具的抵抗機(jī)械疲勞及熱應(yīng)力疲勞性能更具價(jià)值，如壓鑄模具、鍛造模具及擠壓成型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不會降低韌性。硬度高可以減緩熱龜裂的發(fā)生，提供模具壽命。8407符合北美壓鑄協(xié)會（NADCA）＃207－90壓鑄模具用H13鋼材規(guī)范（原為DCRF01-83-02D)。
壓鑄用模具：壓鑄dac55比8407模、嵌入件、型芯、模肉、澆口、噴嘴、頂針、柱塞、套筒等;
擠壓成型用模具：模仁、模托、襯墊、襯套、頂桿、承塊等;
熱鍛用模具：鋁鎂合金熱鍛、銅合金熱鍛、鋼鐵熱鍛等;
塑膠模具：注塑模、壓縮轉(zhuǎn)移模等;
其他用途：厚鋼板沖孔、廢鐵剪、熱剪、模具套環(huán)、耐磨損零件等。
淬硬、回火至45HRC的硬度，在室溫及高溫的數(shù)據(jù)。
1、軟性退火：將鋼材于保護(hù)氣氛中加熱至850℃，均熱后，于爐中以每小時(shí)10℃之速度，冷卻至650℃，再于空氣中緩慢冷卻。
2、消除應(yīng)力：鋼材經(jīng)過粗加工后，若要消除加工殘余應(yīng)力，則須將鋼材加熱至650℃，恒溫兩小時(shí)，再于爐中緩冷至500℃后空冷。
3、硬化：預(yù)熱溫度：650-850℃，通常分兩階段預(yù)熱；奧氏體化溫度（淬火溫度）：1020-1050℃，常用溫度為1020℃。
保溫時(shí)間當(dāng)鋼材中心點(diǎn)也達(dá)到淬火溫度時(shí)，所再需要的保持時(shí)間。
注：鋼材在淬火硬化過程中必須加以保護(hù)避免氧化及脫碳。
4、淬冷介質(zhì)：高速循環(huán)氣體或空氣；真空冷卻〔高速及足夠的正壓氣體〕；在450-550℃的鹽浴爐或流動粒子爐中，分級淬火（麻回火)，然后空冷；在180-220℃的鹽浴爐或流動粒子爐中，分級淬火（麻回火），然后空冷；溫油中淬火。
注意1：當(dāng)鋼材溫度冷至50-70℃時(shí)，應(yīng)立即回火；注意2：為了要使模具獲得更適當(dāng)?shù)男再|(zhì)，淬火冷卻速度應(yīng)越快越好，但是不能因此造成過度嚴(yán)重的變形或破裂。
5、回火：根據(jù)所要求的硬度、參考回火圖，選擇適當(dāng)?shù)幕鼗饻囟??；鼗鹬辽賰纱?，每次回火后必須冷卻到室溫，更低的回火溫度為180℃模具需在回火溫度中，保溫至少兩小時(shí)。應(yīng)避免在425-525℃之間回火〔如圖所示〕，以避免回火脆性。
使用不同溫度回火后的大約沖擊強(qiáng)度。8407比一般傳統(tǒng)方法煉制的AISIH13鋼材具備更佳的等向性。建議避免在425至525℃之間回火，從而防止韌性降低。
淬火后的尺寸改變（樣品尺寸：100×100×25毫米）
注：更終的尺寸變化是淬火和回火的累積尺寸變化總和。
氮化處理產(chǎn)生的高硬度表層，有很好的耐磨性和抗侵蝕性，但相對而言其韌性較差，容易因受機(jī)械應(yīng)力和熱應(yīng)力的沖擊而產(chǎn)生裂痕或剝離，特別是氮化后表面出現(xiàn)白亮氮化層時(shí)危險(xiǎn)性增大。氮化前，鋼材必須硬化，且回火溫度必須高於氮化溫度至少50℃。在525℃氨氣中氮化或480℃的90%氫氣和10%氮?dú)獾幕旌蠚夥罩须x子氮化，都能到1000-1250HV1的表層硬度，一般推薦離子氮化，因?yàn)槠涞獎轁舛容^容易控制，特別是在熱作模上應(yīng)避免產(chǎn)生“氮化白層”。當(dāng)然，嚴(yán)格控制的氣體氮化，同樣能獲得滿意的結(jié)果。
1、90%氫氣(H2)和10%氮?dú)?N2)的離子氮化
表層深度：以硬度超過基材硬度50HV的那一點(diǎn)深度算起。表層硬度只有700HV。熱作模具氮化總深度建議不超過0.3毫米。8407也可以在退火狀態(tài)下氮化，但氮化深度及硬度將會降低。
2、軟氮化：軟氮化是在特殊鹽浴爐中或相應(yīng)氣氛中進(jìn)行，溫度大約在570℃，處理時(shí)間一般為兩小時(shí)，表層硬度為950-1000HV1，深度約100-200微米。熱作模具鋼模芯軟氮化總深度建議不超過0.1毫米。
正確的研磨技術(shù)能避免研磨裂痕，增進(jìn)模具壽命，低溫回火的鋼材對研磨特別敏感。研磨砂輪必須適當(dāng)?shù)男拚麂J，并在研磨中使用大量的冷卻液。砂輪的選擇建議由砂輪制造廠商獲得。
焊補(bǔ)如能適當(dāng)預(yù)熱，并對焊補(bǔ)處進(jìn)行前期處理。焊補(bǔ)時(shí)應(yīng)選擇適當(dāng)?shù)暮笚l，并采用適當(dāng)?shù)暮秆a(bǔ)程序，就能得到滿意的結(jié)果。
如果鋼材淬火后再做電加工，那么在加工后，必須在比原先回火溫度低25℃的溫度下，再回火一次。
鍍鉻后，模具必須在180℃溫度下回火4小時(shí)，以避免氫脆。
由于瑞典進(jìn)口8407的組織均勻、細(xì)小及低的含硫量，確保其經(jīng)過光蝕刻花處理后能產(chǎn)生優(yōu)異的紋理效果。
相關(guān)資訊：蘇州東锜公司在長期的經(jīng)營過程中，與國內(nèi)外多家鋼廠建立了長期的友好合作伙伴關(guān)系：日本日立金屬“日立HITACHI”特殊鋼，日本大同鋼材“大同DAIDO”特殊鋼，日本SUS系列不銹鋼，瑞典進(jìn)口“進(jìn)口瑞典”工具鋼，德國“撒斯特”特殊鋼，歐洲“進(jìn)口進(jìn)口”工具鋼，美國“芬可樂FINKL”特殊鋼及“ALCOA”鋁業(yè)，日本高周波“KOSHUHI”特殊鋼，德國“葛利茲”特殊鋼等國外知名工具鋼廠。同時(shí)和國內(nèi)寶鋼鋼鐵有限公司、撫順新?lián)徜撚邢挢?zé)任公司、長城特鋼有限公司、舞陽鋼鐵有限公司長期代理合作。
本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。
